■Windows 7 にXPモード + VirtualBox + VMLiteを導入

VMLiteを使用する目的は、MicrosoftのVirtual 2007 と XPモードでは動作が鈍くて使用
に耐えないのでハードウエレベルで対応しているVMLiteを使用することが目的です。

VirtualBoxを導入する場合は、 VMLiteWorkstationPluginSetup.exeが
VirtualBox v3.1がベースのため、VirtualBox v4.0系が登録された状態で
は、VMLiteがVirtualBoxを認 識してくれない。

XPモードとVirtualBox V3.1.x を先に導入されていることが条件です。

XPモードを使う前に説明上用語について!! 覚えておくと良いです。

導入手順 ↑戻る

  1. XPモードの導入
  2. VirtualBox Ver 3.1.x系の導入
  3. VMLite WorkstationPluginSetup の導入
  4. VMLite XP Modeの設定&起動
  5. XPモード動作確認

XPモードの導入 ↑戻る

XP modeは、Windows7/Vistaの中でも

・ Professional>
・ Ultimate(個人はこちらがおすすめです。)
・ Enterprise (法人向け)>

にしか正式には導入できません。

  1. 必ず管理者の権限があるアカウントでログインする。
  2. まず最初にシステムにXPモードをインストールする。
    WindowsXPMode_ja-jp.exe の入手先
    http://www.microsoft.com/japan/windows/virtual-pc/download.aspx
  3. WindowsXPMode_ja-jp.exe をクリックして実行する。
  4. C:\Program Files\Windows XP Mode に導入されていることを確認する。

VirtualBox Ver 3.1.x系の導入 ↑戻る

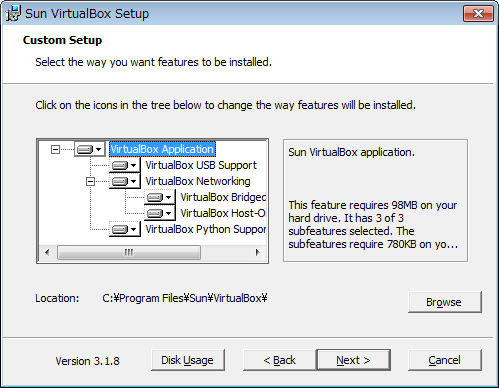

VirtualBox-3.1.8-61349-Win.exe をデフォルトで導入する。 特に入力などはしない。

  1. VMLiteのプラグインが3.1.x以降にしか対応していないので V3.1.8 を入手する。

    VirtualBox older builds - VirtualBox 3.1 から V3.1.8 を入手する。
    https://www.virtualbox.org/wiki/Download_Old_Builds











  2. Oracle VM VirtualBoxのショートカットが自動的に作成されます。
  3. 下記の Download をクリックするとユーザ登録画面になるので登録する。
    http://www.vmlite.com/index.php/download


    ・ Name : フルネーム
    ・ Username : ログインするときの名前(英数字がお勧め)
    ・ E-Mail : メールアドレス
    ・ Password : ログインするときのパスワード (忘れないようにして下さい。)
    ・ Verify Password: 上のパスワードと同じものを入力する。
    ・ Anti-spamming protection: 右横に表示されている結果を入力 (spam対策のため)

    ・ Register ボタンで登録となります。

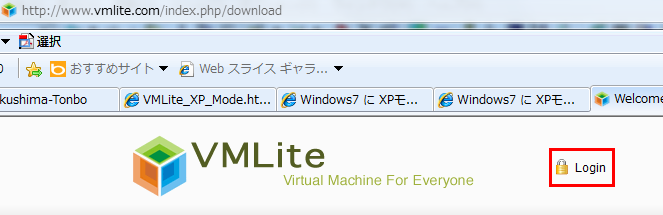

  4. 右上の Login をクリックして ログイン して下さい。
  5. VMLiteをダウンロードする。 - < ahref="http://www.vmlite.com/index.php/download">VMLiteWorkstationPluginSetup.exe

VMLite WorkstationPluginSetup の導入 ↑戻る

  • VMLiteWorkstationPluginSetup.exe をクリックする。
  • 後は指示に従って下さい。
    途中Windows7のインストール許可のダイアログが表示されるので許可して進めてください。












  • 導入が終わると VMLite Wizard が始まります。 指示に従ってください。
    今回は導入完了後 VBoxRT.dll のエラーが出ましたが VirtualBox の
    VBoxRT.dll をVMLite Workstationフォルダに 上書きしたら問題
    なく VMLite Wizard は問題なく動作しました。

    c:\Program Files\sun\VirtualBox\VBoxRT.dll
    c:\Program Files\VMLite\VMLite Workstation フォルダに上書きする。

    VirtualBox v3.1.2 を導入していたら出なかったかも??

    導入後のVBoxRT_dllです。
    これに置き換える。


    XPモードとVirtualBoxの導入フォルダは自動的に認識されます。


    ・ Setup を承諾する。


    ・ User name : Administrator を確認する。
    ・ ログインするパスワードを入力する。(ここで入力したパスワードはメモってください。)
    忘れるとXPモードでWindows XPに ログイン できません。


    ・ XPモード時の RAM 778MB
    ・ CPU 1コア




  • VMLite XP Modeの設定&起動 ↑戻る

    1. Oracle VM VirtualBoxのショートカットをクリックする。
      ( Oracle VM VirtualBox(マネージャー) が^を起動する。)
    2. VMLite XP Mode が自動的に作成されています。

      仮想マシンの構成

      ・ RAM 512MB 以上(今回は 780MB に変更)
      ・ CPU 1コア以上


    3. 起動をクリックして XP Mode を立ち上げる。
    4. その後、ある手度XPモードの動作確認ができたら VirtualBox最新版 を導入する。

      2011/10/13日現在 ↓
      VirtualBox 4.1.4 for Windows hosts x86/amd64
      https://www.virtualbox.org/wiki/Downloads

    XPモード動作確認 ↑戻る

    [ 今回XPモード(XPモード + VirtualBox + VMLite)で確認したこと ]

    Windows7 Ultimate x64 ですが表示/操作/速度は何の問題もありません。
    Windows7のタスクバーの上にWindows XPのタスクバーも表示されるので
    便利です。(シームレスに切り替え)
    想像以上に快適に動作します。

    1. HOSTキーは今回右側の CTRLキー に設定しました。

      HOSTキーを押したままI, または Dなどのキーを押すXPモードの
      ショートカットキーとなる。
      このキーはゲストとホストのキーボード切り替えキーです。
      切り替えは、ワンショット押すと切り替わります。
      (右下のアイコン表示で判断できます。)
    2. 日付と時刻 のタイムゾーンを (GMT+09:00) 大阪,札幌、東京に変更
    3. WorkGroup名をホストと同じグループに変更
    4. デバイス で Guest Additions(HOST+D) をインストールする。
    5. USBの認識はデバイスのUSBで手動でマウント/アンマウント
      ( ホスト, ゲスト両方とも認識されました。)
    6. 共有は、ゲストの C:ドライブ を共有することで ネットワークドライブ
      (H:\)が自動で認識されました。
      ホストのドライブへの読込・書込が可能でした。
      (今回はH:ドライブに各ホストのドライブが表示されました。)
    7. Windows Updateも問題なく更新できました。
      ( 認証も問題なくできました。 )
    8. ATOK2011も問題なく動作しました。
    9. NOD32も問題なく動作しました。
    10. Jw_cad for WIndows Ver 7.04a(外変も問題なく動作)
      ・ Jw_cad for Windowsの起動画面


      ・ Jw_cad for Windows Ver 7.04aの GHeron外変途中実行後の画面


      ・ Jw_cad for Windows Ver 7.04aの GHeron外変実行後の画面


    11. DOS版JW_CADもこじんまりと小さい画面ですが作図には問題ありません。。
      マウス統合機能は無効にしないとマウスが二重表示される。
      無効と有効の切り替えは、キーボードで HOST+I で切り替えができます。

      ・ マウスが二重表示される。


      ・ キーボードで HOST+I で切り替えた画面

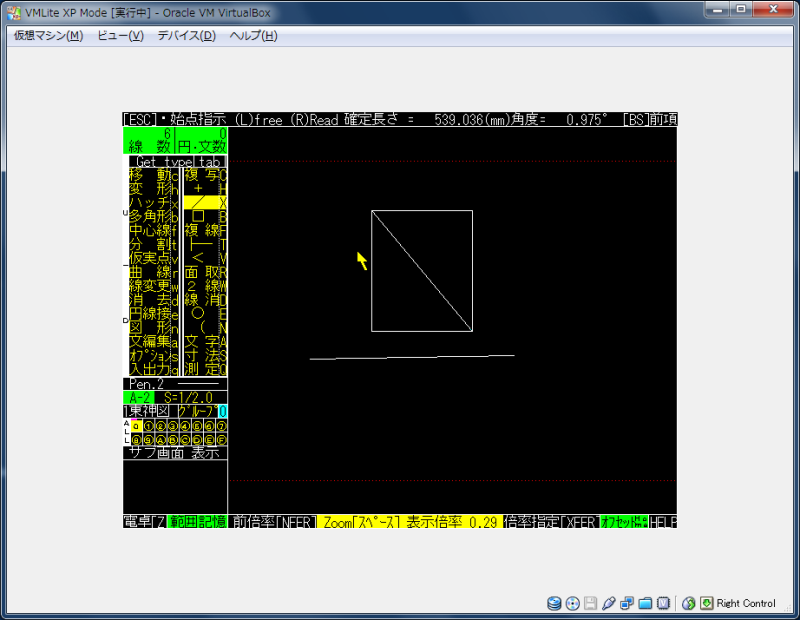

      ・ XPモードをフルスクリーンで起動したDOS版JW_CAD画面


      ・ XPモードでEMSメモリも確保されています。( EMSMAGICを使用 )


    12. IE6も問題なく表示されました。
    13. 主に内蔵無線で接続しました。
    14. 有線LANでも問題なく動作しました。
    前ページに戻る  TOP

    下の画面はXPモードをシームレスで起動した状態。
    アプリケーションとして、WinFM32を起動している。
    Windows7では、TrueRemote と TeraPad を開いています。
    標準ではないタイトルバーのアプリケーション起動していると、Windows 7なの
    か XPモード なのか見分けにくいです。
