■CAD図面をExcelなどに貼り付ける - スプールファイル変換ツール(SplConv)の紹介

できるだけ綺麗に貼り付けることができるソフトの紹介です。

通常Windows上で印刷させると、印刷データはスプールに溜る。
(プリンタの設定で、スプールの溜らない場合もあります。)

スプールされたNT EMF形式でスプールされていますこのデータをEMF形式に
変換してくれるのが splconv です。(メタファイル形式)
Windowsのスプールにある印刷データ(NT EMF)を、簡単に開く事もできる。

スプールファイル変換ツール( splconv )
ver1.53 32bit 版 splconv_153.zip (2012/02/07更新)
ver1.53 64bit 版 splconv_153_x64.zip (2012/02/07更新)
対応 OS : 2000/XP/Vista/7
http://ht-deko.minim.ne.jp/junkbox.html#SPLCONV

公式サイト名 : ＤＥＫＯのアヤシいお部屋。
http://ht-deko.minim.ne.jp/

今回は下記のプリンタドライバーで splconv 試しました。

HP DeskJet 1200C/PS
Windows標準ドライバーで導入可能(A4まで)

Canon iPF8300
直リンク
http://cweb.canon.jp/cgi-bin/download/select-os.cgi
Canonドライバー入手先

1. 事前に上記のドライバーを LPT1ポート に導入する。

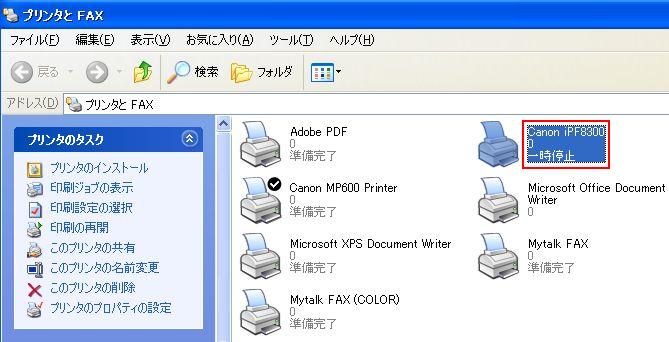

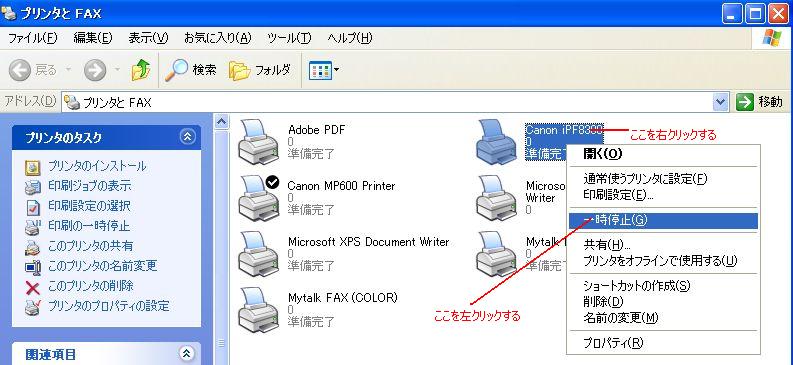

2. 導入したプリンタの右クリックして 一時停止 にする。




   Canon iPF8300の場合はドライバー導入後プロパティの設定が必要です。

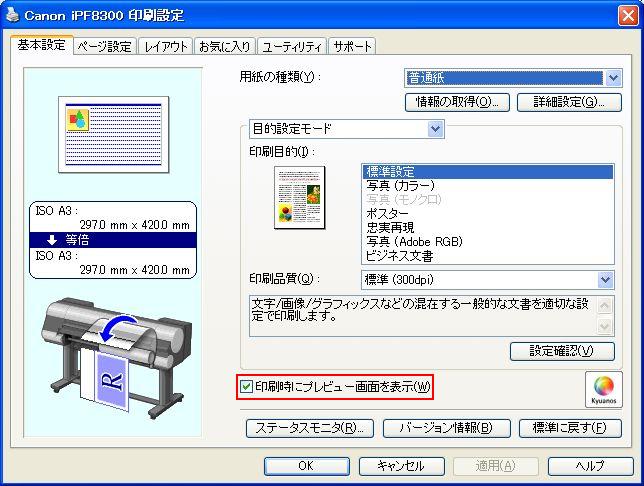

   全般--印刷設定をクリックして基本設定で
   □印刷時にプレビュー画面を表示する。 をクリックする。



3. splconv_153.zip を適当なフォルダに解凍する。

   例えば c:\jww\SplConv にする。

   readme.txt
   SplConv.exe
4. SplConv.exeのシュートカットをディスクトップなどに作成する。



これで準備完了です。

[ Jw_cad for Windowsからの使い方 ]

1. Excelなどに貼り付けたい図面を開く。
2. 印刷コマンドで先ほど導入したプリンタを選んで印刷する。
   プロパティで 印刷の向きを 横 にする。
3. 一時停止になっているのでWindowsのスプールに溜まった状態になっている。






4. Excelなどを起動する。
5. SplConv.exeのシュートカットをクリックする。

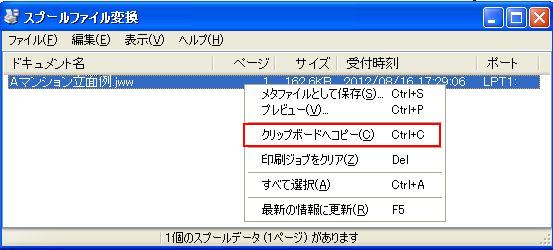

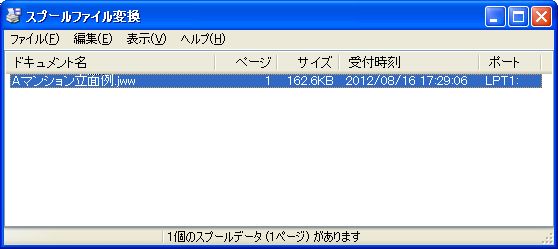

6. 印刷した図面のデータが表示されるので右クリックしてからクリックボードへコピー(C) を左クリックする。
7. Excelに切り替えて 編集 -- 貼り付け をクリックする。

これで Excelなどに貼り付けることができます。
