[中原勝明氏の作成された AJ_DXFプログラム]                      ホームページへ戻る

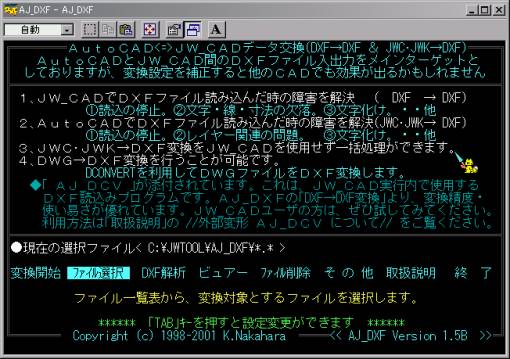

 AJ_DXFを起動した直後の画面です。



///////////////////////////////////////////////////////////////////////////

////////////////   <AJ_DXF全般>AJ_DXFとは   //////////////////////////

///////////////////////////////////////////////////////////////////////////

◆AutoCAD<=>JW_CAD間のデータ交換用ユーティティーです。



◆AutoCAD2000のデータまでを扱うことができます。



◆異種CAD間のデータ交換に最も多く使用されているDXFファイルの変換を主として

  いるため、他のCADでも効果が出る可能性があります。



◆Windowsからパソコンを始めた方が多数の中でAJ_DXFはMS-DOSという

  古い環境下で動作するプログラムです。

  利用に当たってはいくつかの使用条  件(詳細は後述の「AJ_DXFの動作環境」を参照)

  があります。



◆私の知る限りフリーで提供されている変換ソフトでは変換機能は実務で必要な機能は

  実用レベルで装備していると思っています。



そこでこの便利な変換ソフトの導入と操作について説明いたします.

一度おためしてください.



.... AJ_DXFの解凍方法 ....

1. 解凍ファイルを入手した後の解凍方法(今月号のCDに添付されています)

   LHA.EXE, UNZIP.EXEとAJDXF15B.LZHファイルがFDにあること.

   を前提にDOS/V機を使用し汎用のMS-DOSのDOSコマンドを使用して説明いたします.

   Windowsを使用していない方も同様に操作してください.



   旧NEC P-9801/9821の場合は A: ドライブはご自分のFDドライブに読み替えてください.



   LHA.EXEは DOS/V版とPC-9801/9821版別々にあります.



   ここで作成するフォルダ(ディレクトリ), ファイル名 旧MS-DOSで採用されている8.3形式にする必要

   があります.

   又, 専用のフォルダーに解凍した方がファイル選択が楽、不要となった時に削除しやすい。



  補足)

  MS-DOS 8.3形式とは 12345678.123

                     ~~~~~~~~ ~~~    @ ファイル名(半角で8文字まで, 漢字の場合4文字)

                           ↑↑    A 区切り(ドット)

                         @  AB    B 拡張子(半角で3文字まで)



.... [導入開始] ....

   [Windows95/98/98SEを使用してDOS版のLHA.EXEを使用した解凍方法]

   スタート-->プログラム-->MS-DOSプロンプトをクリックする.

   するとC:\WINDOWS> と表示されますので CD\ と入力しEnterキ−を押してください.

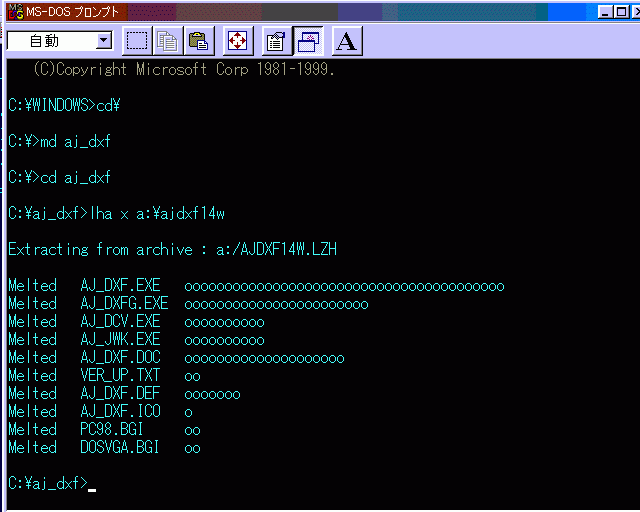

画像00   C:\>MDAJ_DXF                    <-- DISPVフォルダの作成

          C:\>CDAJ_DXF                   <-- DISPVフォルダへの移動

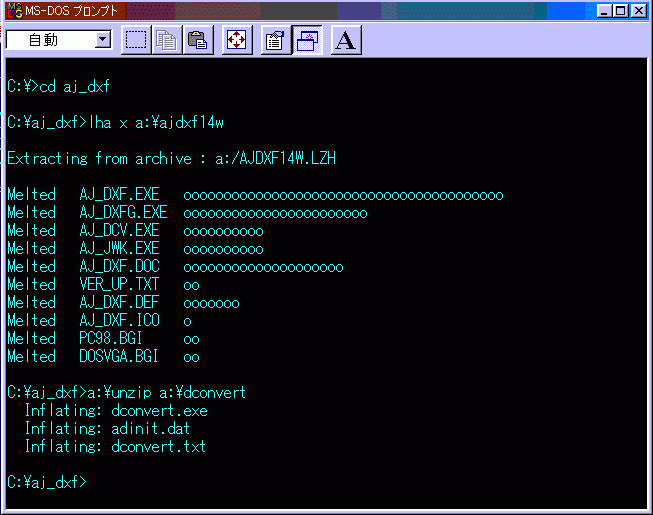

          C:\AJ_DXF>A:\LHAxA:\AJDXF15B <-- AJDXF15B.LZHの解凍する.

画像01   C:\AJ_DXF>A:\UNZIPDCONVERT.ZIP   <-- DCONVRT.ZIPの解凍する.

          C:\AJ_DXF>AJ_DXF                 <-- 解凍後 AJ_DXF.EXEを最初に起動する.

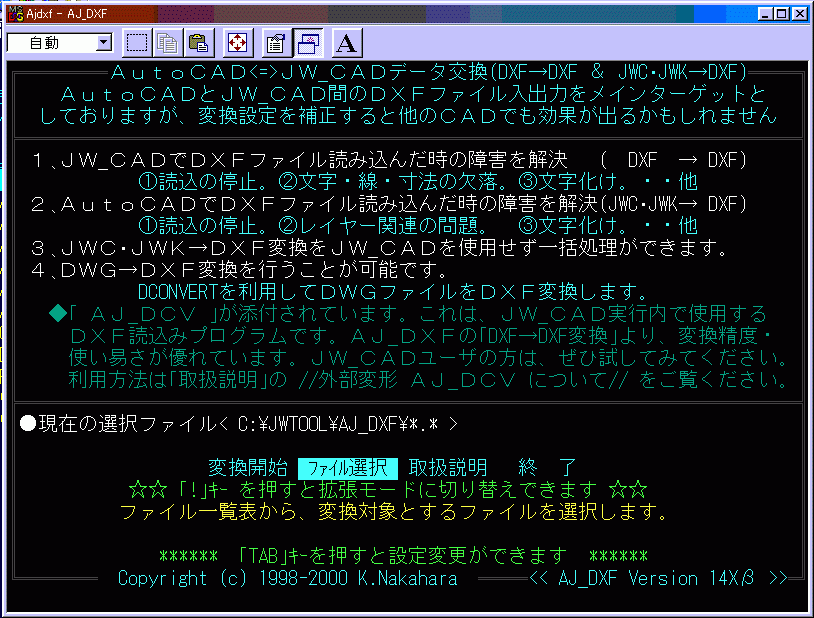

画像10   AJ_DXFが起動したらファイル選択の部分がシアン(水色)の反転表示されますので

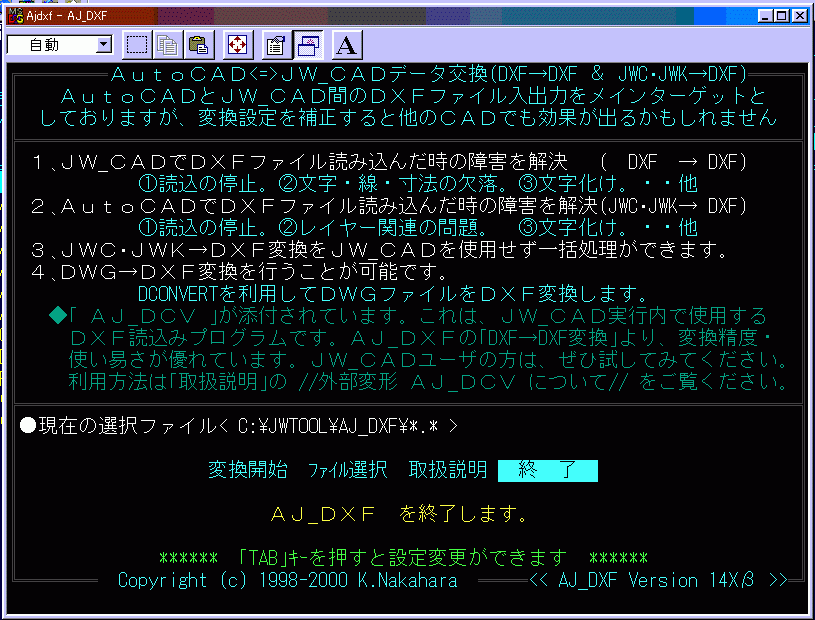

画像11   次に右カーソルキー()で終了に移動しEnterキーを押してください.

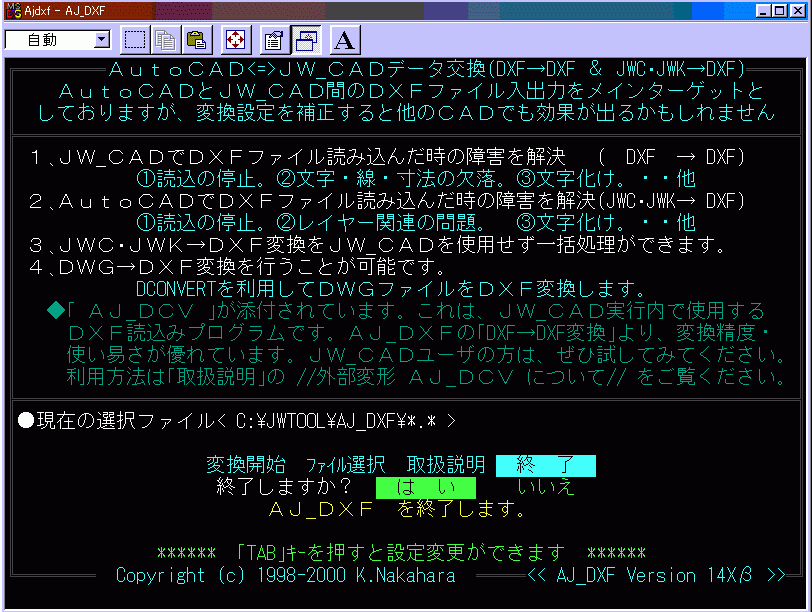

画像12   すると終了しますか ? はい が緑色で反転表示されますのでEnterキーを押してく

         ださい.

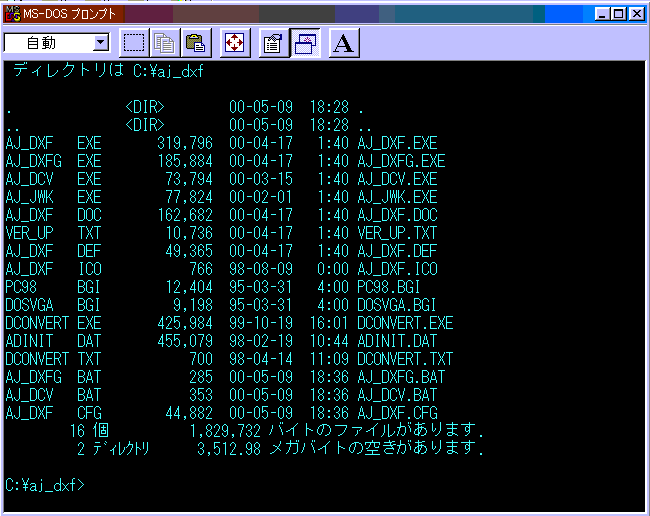

画像13   C:\AJ_DXF>dir                    <--作成されたファイル一覧の確認.

         C:\AJ_DXF>exit                   <-- Windowsへ戻ります.



   補足) AJ_DXFG.BAT, AJ_DCV.BAT, AJ_DXFCFGはAJ_DXF.EXEを解凍後最初に起動した

         時に作成されるファイルです.

         DCONVRT.EXE, ADINIT.DAT, DCONVRT.TXTは DCONVRT.ZIPを解凍したとき作成された

         ファイルです.



   補足) 高度な設定をお望みでしたら C:\AJ_DXFフォルダにあるAJ_DXF.CFGをメモ帳などで

         開いて設定を調整してみてください.

         決して間違った値を設定しないようにしてください.

         もし, 設定がおかしくなった場合は再度導入することをお勧めします.

         再度導入するときは, C:\AJ_DXFフォルダ毎削除してから行ってください.

         既にAJ_DXFが起動されているときは必ず終了してから削除してください.



   補足) AJ_DXF.EXEはマウス操作で右上の閉じるは使用できません.

         必ずAJ_DXFの操作方法で終了してください.



   補足)は半角スペース, Enterキーとして記載しています.



.... [起動方法] ....

2. 次に起動しやすくするのに便利な方法としてショートカットを作成して使用することを

   お勧めします.

   エクスプローラで C:\AJ_DXFフォルダのAJ_DXF.EXEを右ドラックしたまま空いている

   ディスクトップに移動してショートカットを作成してください.

   次にこのショートカットを右クリックしプロパティをクリックして以下のタグ設定を

   行ってください.



   プログラム ---  プログラム終了時にウィンドウを閉じるにチェックを入れる.

                   詳細設定をクリックして,

                  ・ 必要に応じて MS-DOS プログラムを実行するにチェックを入れる.

   コマンドライン   --- c:\aj_dxf\aj_dxf.exe

   作業ディレクトリ --- c:\aj_dxf

   バッチファイル   ---

   メモリー   ---  すべて自動にする.

   画面       ---  通常のまま(全画面にしないでください.)



   後は 作成したショートカットをダブル/シングルクリックしてAJ_DXFの起動して変換

   処理に進んでください.



.... [簡単な操作手順] ....

3. AJ_DXF変換ソフトの操作方法を簡単に説明します.



   基本的な操作は カーソルキー, ESCキー, Enterキー, スペースキーで操作できます.

   マウスは表示されていますが マウス操作と右上の閉じるは使用できません.

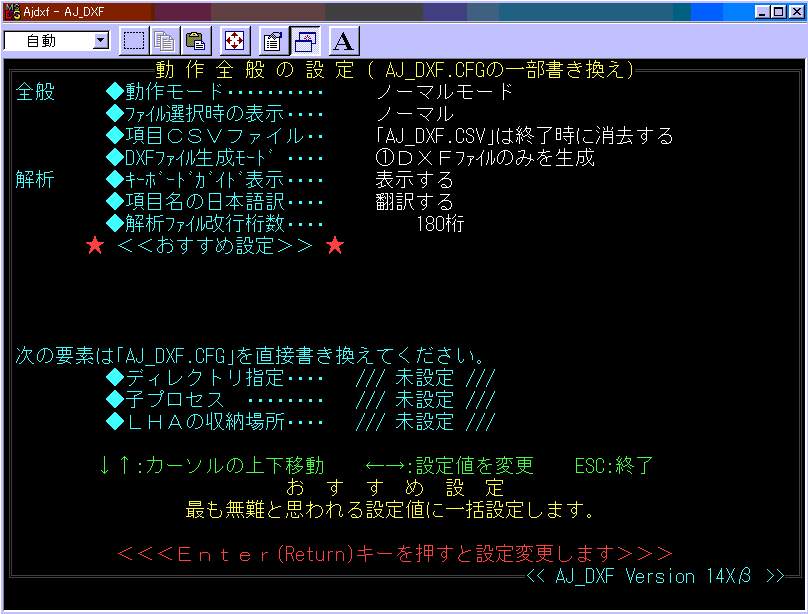

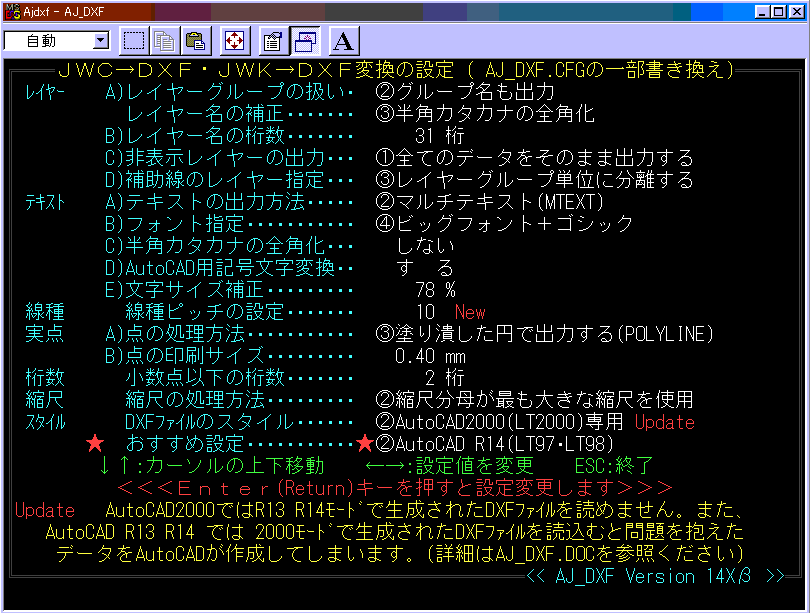

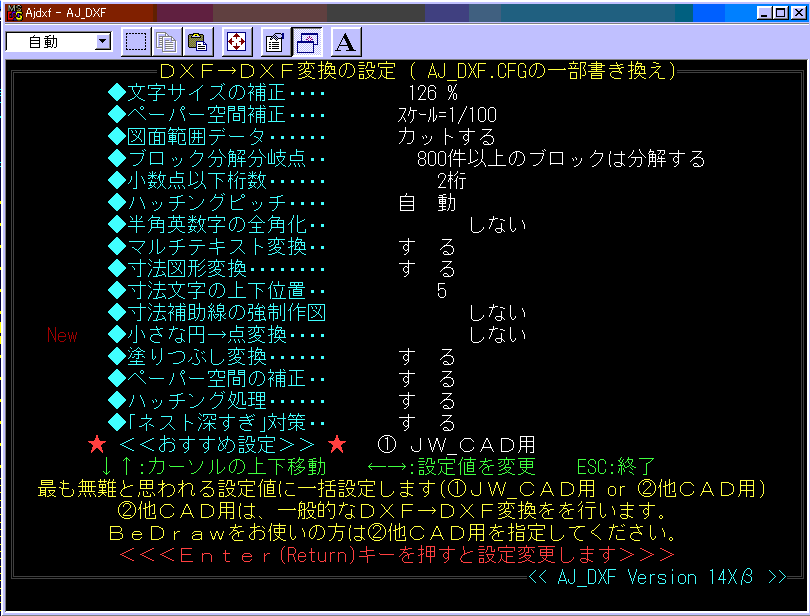

画像20    @ AJ_DXFが起動したらまずTABキーを押して変換設定(変換方向)を確認してください.

画像21       この時特に指定しなくても既に初期値でかなり有効な設定になっています.

画像22       したがって, ここではどのような設定があるのか確認するだけでいいと思います.

画像23       ESCキーを押して中止にしてください.



             補足)JWCDXF変換は変換設定を正しく行う必要がある。

             テンプレート(おすすめ設定)を活用する。

             ここの設定は, かなり知識/又は AJ_DXF.DOCを熟読しないと難しいと思います.

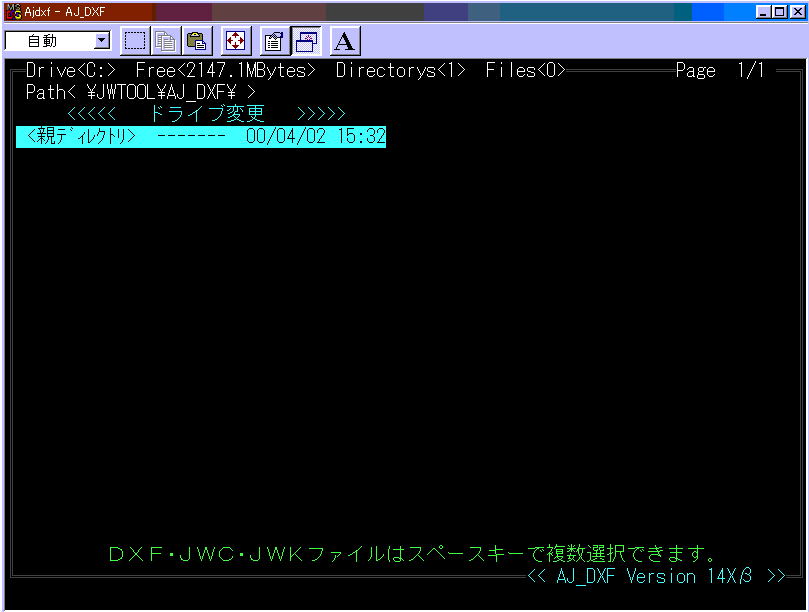

画像30    A 変換ファイル選択が水色の反転表示になっているときEnterキーを押してください.

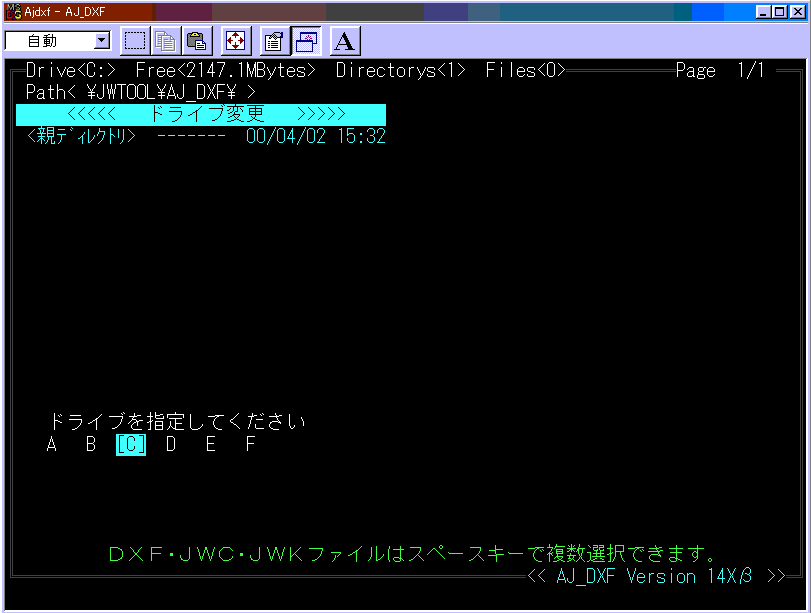

画像31    B 水色の反転しているところがありますのでキーでドライブ変更に移動してEnterキー

              を押してください. するとドライブを指定してください. とアクセス可能なドライブ

              一覧と現在対象になっているドライブが水色で表示されています.

              次に, 変換したデータがあるドライブをキーで移動してEnterキーを押してください.

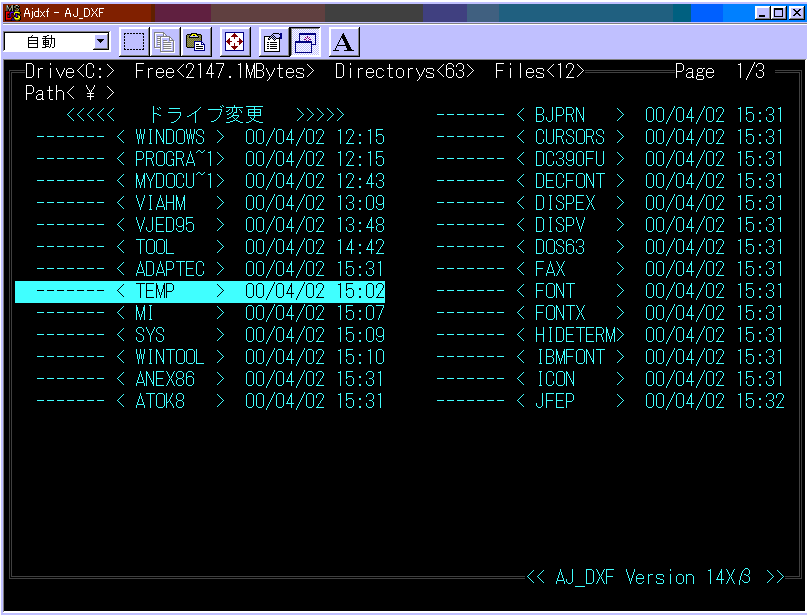

画像32    C すると C:\に作成されているフォルダ&ファイル名が表示されますので変換するデータの

              あるフォルダにキー,キー,キー,キーで移動してEnterキーを押してください.

              すると拡張子がJWC,JWK,DXF,DWGのファイルがあると一覧が表示されます.



              補足) 変換ファイルがこのフォルダにないとき他のフォルダへの移動するときもっと

                    上のフォルダ(親ディレクトリ)に移動するときは親ディレクトリにカーソルを移動してEnterキー

                    を押してください.

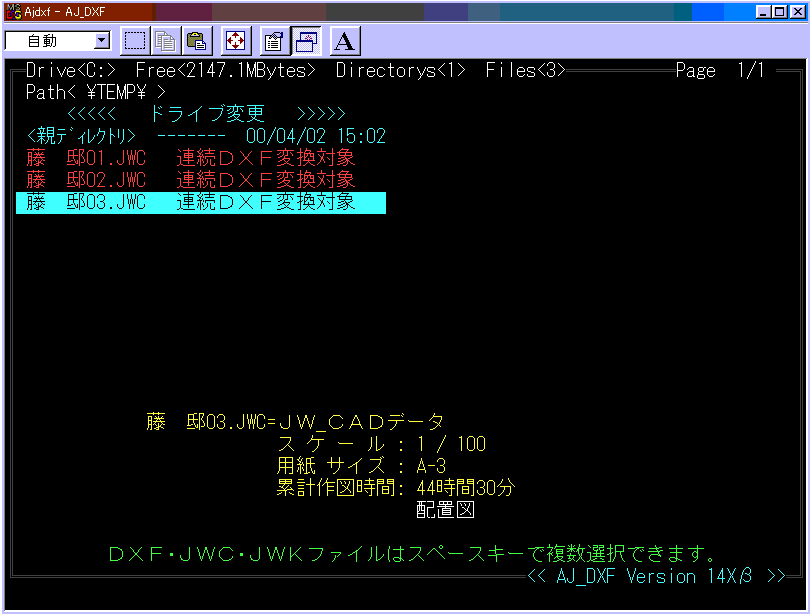

画像33    D ここで選択したいファイルにカーソルキーで移動してスペースキーを押すとファイル名が赤色

             で表示されます. 複数選択するときはカーソルを移動して選択してください.

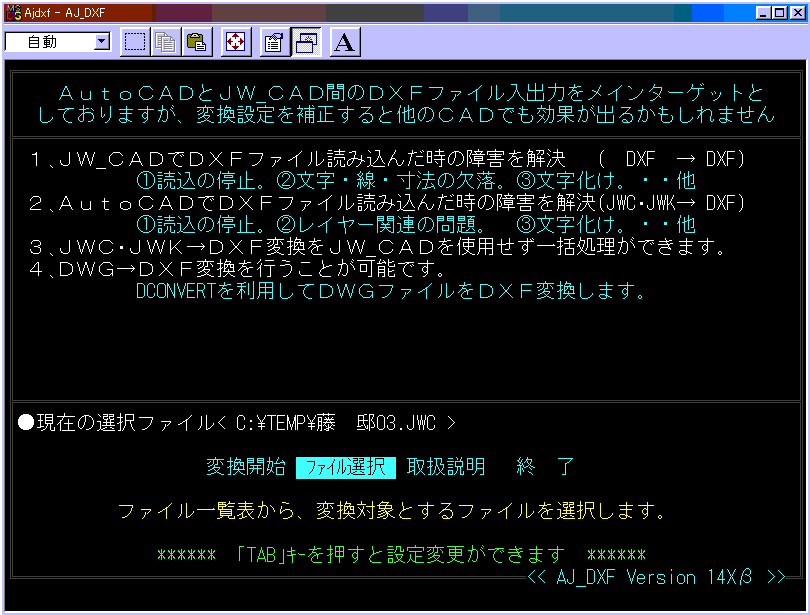

画像34    E 選択が終わったらEnterキーを押してください. すると画面の中央に最後に選択した

              ファイルが現在の選択ファイル<C:\TEMP\藤邸02.JWC>などと表示されます.



画像35    F カーソルキーで変換開始に移動します. 複数選択したときは 選択したファイル一覧が

              表示されます. 一括変換を行いますか ? はい が緑色の時 Enterキーを押すと変換を

              開始します.

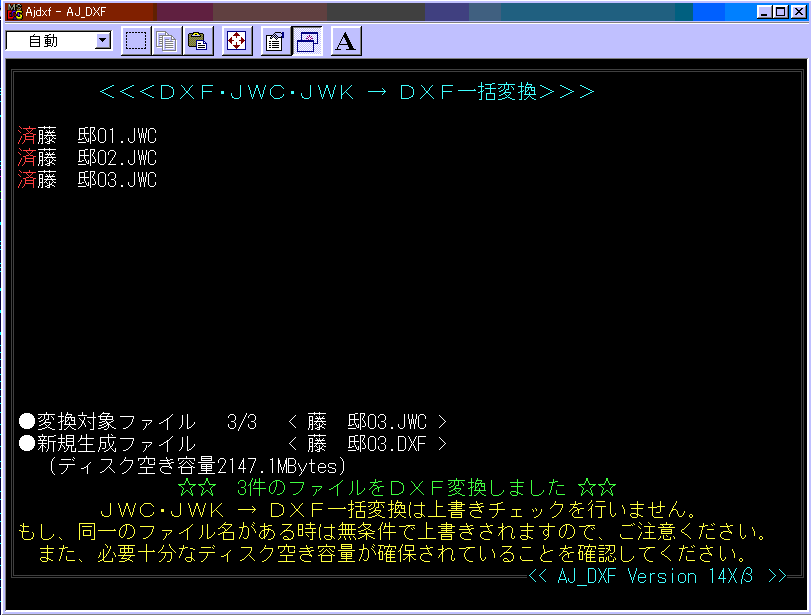

画像36    G 変換が終わるとファイル一覧の左に済の赤い文字が表示されます.

             ESCキーを押してAJ_DXFの先頭メニューに戻りますので, 終了する時は カーソルを移

             動してEnterキーを押してください.

             続いて変換を行うときは続けてください.



     注意) 複数ファイルを選択するとかなりディスク容量が必要になりますので注意が必要です.

           又, 変換するファイルは一度 C:\TEMP等と作成して一時的なフォルダにコピーしてか

           ら変換することをお勧めします.

           この時, 指定するドライブは FDドライブを指定しない方が無難です.

           FDは最大で 1.44MBです. DXF形式のファイルは変換後かなり容量が大きくなります.



.... [具体的な使用方法] ....

  AJ_DXFが無事に動けば、AJ_DXF上の「取扱説明」に使用方法が書かれています。

  この後のステップがあるのですが長くなってしまうので「取扱説明」の中にある次の項目

  を読んでみてください。



  DCONVERTを併用しDWGファイルも読める。JW_CADの外部変形を利用し、JW_CAD上でAJ_DXF

  も利用できる。詳しくはドキュメントを参照。



(外変でDWG読み込みをするための方法)



まず、ソフトウエアの概要

        AJ_DXFとはAutoCADとJW_CAD間のデータ交換で不都合が出た際に使

        用する補助ソフトウエアです。

        このソフトの動く環境はJW_CADと同様のMS−DOSです。このソフトウエア

        は当フォーラムの1番ライブラリから入手できます。



        DCONVERTはAutoCADの専用図面データ(DWG)を他CADでも読込み

        できる汎用図面データ(dxf)に変換するソフトでして、前述のAJ_DXFが内部で使

        用します。このソフトウエアは http://www.opendwg.org/downloads/guest.htmlにあ

        ります。



        いずれのソフトウエアも圧縮されていますのでTonboarc等で解凍してください。

        解凍したファイルを収納するフォルダは後でまとめて削除できるように新しい名前の

        フォルダを作る(AJDXF等)ことをお奨めします。



次に起動方法

        上記の方法で解凍しなかったとき解凍が済みますといくつかのファイルができます。

        マイコンピュータ等で確認して「AJ_DXF.EXE」を捜してください。

        捜しずらいかもしれませんが、アイコンがMS−DOSの画面の形になっているのが

        目印です。「.EXE」は表示されていない可能性があります。



使用方法を知る

        AJ_DXFが無事に動けば、AJ_DXF上の「取扱説明」に使用方法が書かれてい

        ます。この後のステップがあるのですが長くなってしまうので「取扱説明」の中にあ

        る次の項目を読んでみてください。



 // <外部変形>AJ_DCV(DWGファイル読込み)について  //

 //     外部変形がうまく動かない時にお読みください       //
